maandag 23 maart 2009

Het eerste hotfill wasje

Vandaag hebben we onze eerste was (40 graden) gedraaid met warm water, via de hotfill regelaar.

Uiteraard hebben we ook even gemeten wat een was nu kost aan stroomverbruik; 0,34kWh.

Het genante is alleen dat we niet meer precies weten wat het verbruik was met koud water. Maar dat meten we dan nog wel een andere keer.

Erg leuk, dat we eindelijk resultaten gaan zien!

zondag 22 maart 2009

Nu nog netjes afwerken

Hier nog 2 foto's van mijn installatie. De foto hieronder is van het boilervat.



De leiding met de thermometer komt rechtstreeks van de panelen en gaat de boilerspiraal in. Rechtsachter komt ie er weer uit, en gaat dan naar de pomp. Onderin is de vulopening van het collectorcircuit te zien.

De ongeïsoleerde leiding is de koudwatertoevoer.

Op de voorgrond ons hotfill apparaat, dat moet nog een vaste plek krijgen.

Verder nog de temperatuursensor. Ik heb de sensordraad nu tussen de anticorrosie-anode gefriemeld. De aangegeven temperatuur komt ook daadwerkelijk uit de boiler, dus ik vind het prima eigenlijk. Onderin is het vat kouder, maar daar kan ik de sensor niet kwijt. Vandaag niet zo zonnig, dus daarom maar 42,9 graden.

De pijp bovenin is overigens een oude droger-afvoer.

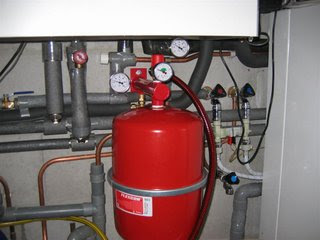

De 2e foto hieronder is de rest van het circuit onder mijn ketel. Het zit allemaal krap op elkaar, maar anders was het erg lastig geworden om goed uit te komen in de rest van de zolder.



Rechts van het expansievat zijn de magneetkleppen van de wasmachine hotfill regelaar te zien.
De leidingen zijn inmiddels voor een groot deel geïsoleerd, alleen de koppeling onder het expansievat moet nog, maar daar wacht ik dus nog even mee, eerst eens zien of ze écht goed dicht zijn.

zaterdag 21 maart 2009

Zonneboiler in productie!

Vandaag was het na lang klussen eindelijk zover, de zonneboiler werd afgevuld, en het systeem was in productie! Het was natuurlijk even spannend of alles wel lekdicht was, maar ik kon nergens een spoortje vocht vinden, dus wat dat betreft een hele opsteker. En na een korte tijd zagen we de temperatuur van de boilervat al oplopen. Erg leuk om te zien. Laat de zon dus nu helemaal maar schijnen, wij zijn er klaar voor!

Het vullen van de collector

Vandaag was het dan zover, de collector is klaar om gevuld te worden. De laatste koppelingen zijn geplaatst, de isolatie zit eromheen (nog niet om de koppelingen, ivm mogelijke lekkage) en het expansievat zit erop.

Het vullen blijkt inderdaad erg goed te gaan op de manier die mij is uitgelegd. De flowregelaar dichtdraaien, en het drukventiel openzetten, en dan maar pompen totdat er een mooie straal vloeistof uit de slang van het drukventiel komt, en er geen bellen meer te horen zijn.

Het boormachinepompje werkt in elk geval goed, alleen lekt ie een klein beetje. Maar ja, wat wil je voor zo'n goedkoop pompje.



Nadat de vloeistof, zo'n 10 liter, erin zit, kon het drukventiel gesloten worden, en kon ik verder ontluchten via het ventiel dat ik binnen gemaakt had. Dat was iets lastiger, vooral de lucht in de pomp zelf ging er lastig uit.

Het was voor mijn pompje in elk geval geen probleem om de druk te halen; ik heb er 1,5 bar opgezet, en toen verder ontlucht via de schroef bovenop de pomp zelf, en de automatische ontluchter die bij mij op het dak zit. De pomp een uurtje laten draaien op de hoogste snelheid, en toen was alle lucht er eigenlijk wel uit. Ondertussen was het boilervat opgewarmd tot 30 graden. Geweldig om meteen resultaat te zien!

Het allerfijnste was nog wel dat alle koppelingen, zelfs de twijfelgevallen op de moeilijke plaatsen, keurig dicht waren. Ik laat ze nog even vrij, om op de lange termijn te controleren, maar eigenlijk vertrouw ik het wel.

zaterdag 14 maart 2009

Waterslag

Het volgende probleem; Waterslag. Een bonk die te horen is in de leidingen als je een kraan dichtdoet, of als de wasmachine water pakt. Na veel geklop, getest en gerammel lijkt het erop dat de inlaatcombinatie de veroorzaker is. In dat ding zit namelijk een terugslagklepje wat voorkomt dat warm water uit de boiler terug kan lopen. Dat klepje slaat denk ik steeds dicht door de drukgolf.

Het binnenstromende water wordt ineens door het afsluiten van een kraan geblokkeerd, en zoekt zich een weg, richting de boiler. Daar houdt de drukgolf op, en de klep slaat dicht. Zoiets moet het zijn denk ik. Na een hoop gediscussier op diverse forums kom ik er nog niet echt uit. De meesten zijn het er over eens dat er een waterslagdemper moet komen. Waar die echter moet komen, geen idee.

Uiteindelijk toch maar de knoop doorgehakt, en een nieuwe inlaatcombinatie geplaatst. En het gebonk is wonderwel stukken minder! De keerklep is iets anders van opbouw, dus dat zal het zijn. De bonk is nog wel enigszins te horen, maar hier is mee te leven.



Hier is de nieuwe inlaatcombi te zien, en het volgende probleem ook...

Ik had uiteraard dit keer goed opgelet dat de maatvoering het zelfde was. Gelukkig hoefden er geen leidingen aangepast te worden. Wat ik echter niet had gezien, was dat het kraantje dichtgedraaid was, toen ie nog in de verpakking zat. Als het kraantje open staat, steekt ie een stuk verder uit, en komt dus nu tegen het expansievatconsole aan.

Gelukkig was dat te verhelpen door het knopje van de kraan verder uit te boren. Nu past het precies, het kraantje kan helemaal open zonder de console te raken.

Hiermee zijn dus nu zo'n beetje alle componenten vervangen in het watercircuit, laten we hopen dat de rest voorspoediger gaat.

vrijdag 6 maart 2009

Eindelijk warm water!

Vandaag alles er weer af, om een paar leidingen toch nog wat netter te maken. De boel moest immers toch weer helemaal los, om de nieuwe doorstroombegrenzer te plaatsen. Na een paar uurtjes stevig doorklussen, passen en meten, alles weer in elkaar gekregen, zonder spanning op de leidingen. Het zit nu netter dan ooit!

En warempel, het was nog lekvrij ook. Alles weer door laten spoelen, en toen de ketel aan, het zaakje ingeregeld op 8 liter per minuut, en eindelijk kunnen we dan weer genieten van fatsoenlijk warm water zonder fratsen. Nu alleen nog de collectorleiding afwerken, maar dat is nu niet veel werk meer.

Het resultaat tot nu toe mag er zijn wat mij betreft.

donderdag 5 maart 2009

Bosch mengventiel

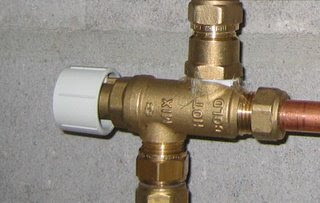

Fijn, dat nieuwe ventiel.



Het blijkt een andere maatvoering te hebben dus alles moet aangepast. Zo gezegd zo gedaan. Een hoop koppelingen passen net niet, en ik wil geen leidingen onder spanning hebben. alles dus maar veranderd, en wonder boven wonder was toen alles meteen lekvrij.



Het was me opgevallen dat er in het mengventiel aan de "hot" kant maar een heel klein gaatje zat. Ik was dus bang voor de doorstroming. En dat bleek, ik kreeg nog maar 4 liter per minuut. Ik had dat al aan de Nefit monteur gevraagd, maar die gaf aan dat hij het niet zeker wist, maar waarschijnlijk zou het geen probleem zijn. Zodoende dacht ik dus wel met een probleem te maken te hebben, dus maar weer gebeld met Nefit. Men gaf aan dat ik dan de doorstroombegrenzer van de ketel verder open moest draaien. Hieronder te zien, op de cold ingang van mijn ketel-boilervat.



Toen ik daar aan draaide, begon het meteen te lekken. De hoeveelheid water uit de kraan was prima, maar nu was dit ding weer lek...Om knettergek van te worden. Meteen maar weer naar mijn "hulplijn", een installateur hier 3 huizen verder, gebeld. Hij gaf aan dat die heel vaak lek gaan als je er na een aantal jaren opnieuw weer aan draait. Fijn is dat. Vanavond neemt hij een nieuwe voor me mee. Weer een dag geen heet water...

dinsdag 3 maart 2009

Aanpassing waterleiding

Deze week was het dan zover, alle voorbereidende werkzaamheden voor de waterleiding waren klaar, al het materiaal was in huis, dus de vernieuwing van het systeem kon gaan plaatsvinden. Het boilervat is inmiddels gesteld, met pootjes omdat de vloer scheef was. Het solderen met tin/zilver ging best goed, alleen goed in de gaten houden dat het niet te heet wordt, kwam ik achter, want dan verbrand de kiwa vloeistof, en dan ziet de koppeling er slecht uit.

Begonnen met het leegmaken van het boilervat in de ketel. Daarna alles verwijderd wat er zat.

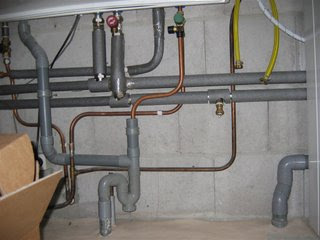

De oude situatie...

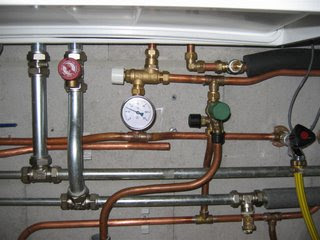

Na een goeie dag werken was dit het resultaat.



De bovenste leiding is warm water, de 2e is de collector-retour leiding, daaronder de CV buizen. Het expansievat past hier precies tussen, het was ook de enige plaats zonder dat ik een hoop andere dingen moest aanpassen. (vulstuk voor CV moet vrijblijven, links zit de riolering, etc.)

De rechtse buis bovenin, is de koudwater ingang van de ketel. Die komt van de zonneboiler af. Op de linker is het duco mengventiel aangesloten. Op beide leidingen is een thermometer koppeling gemaakt.

Rechts van het expansievat zit de inlaatcombinatie.

Nadat de druk erop zat, bleken er een aantal koppelingen te lekken, een aantal knelkoppelingen, maar dat was verholpen door een beetje vaster te draaien. De verbindingen met teflon tape waren ook niet super. Dat was wel te verwachten, want ik kreeg er maar weinig draad in geschroefd. Dit lekken was zo verholpen door een beetje hennep op de draad mee te wikkelen. (Zonder fitterskit)

Alles lekdicht? Toen mocht de ketel aan! En wat bleek? Het mengventiel deed z'n werk niet goed. Er kwam maar handwarm water uit, terwijl de ketel uitgang goed heet was.

Via mijn leverancier wordt uiteindelijk het ventiel door nefit omgeruild.

Wordt vervolgd...
